操 作 说 明

一、 打开电脑,点击如下测试程式:

二，点击如上图所示“LDFO”按钮，进入鼓纸音膜FO中文测试介面，如下图：

三，点击下图的“ENGLISH”按钮,进入英文测试介面。如下图：

四，鼓纸音膜测试测试步骤：

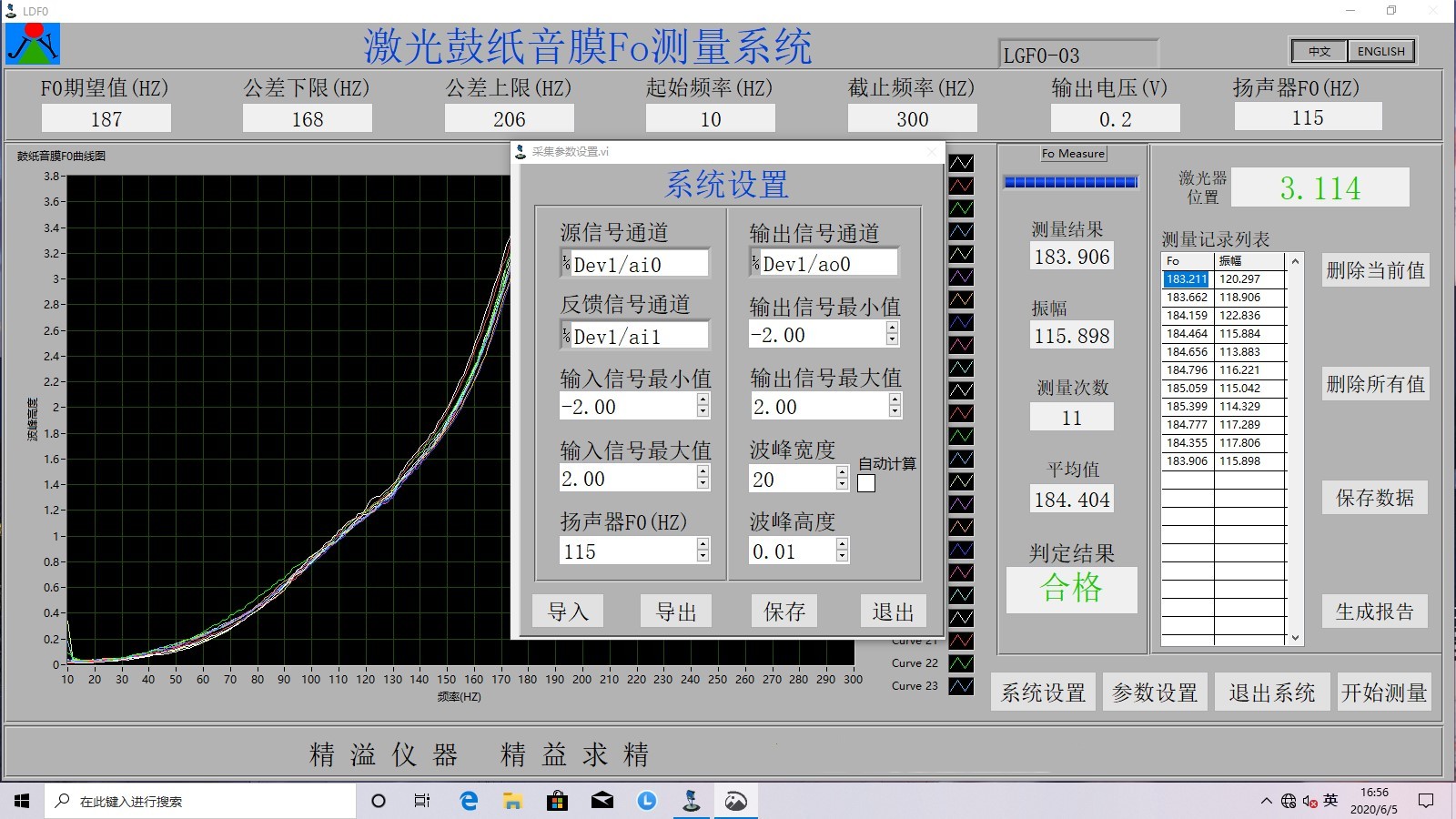

1， 系统参数设置。如下图：

系统设置出厂时已经设置完成，无需另外设置。

2, 点击“参数设置”按钮，弹出如下界面：请将如下参数设置栏处填上产品的详细信息，并可保存该产品的信息，以备以后使用。

注意：在本步参数填入时要注意如下几个问题：

a, FO期望值一栏请填入被测鼓纸音膜的FO中心值；

b, 输出电压一栏系统默认为0.2V；

c, 新产品初次测量时建议扫频范围填入10HZ----1000HZ,批量测量时可跟据实际情况缩小扫频繁范围;

d, 导入和导出:

   以上参数设置全部正确填好以后请点击保存按钮,先保存该设定,以供本次测试所用.如果想把该设定保存到电脑,请点击导出按钮,系统会弹出保存对话框,可保存该设定.如需想调出以前所保存的产品参数设定时请点击导入按钮.可读取之前保存的参数设置。

3, 激光点调整:放好被测试的鼓纸，调整测试台的X，Y，Z旋转手轮，调整到激光器位置为绿色即可。如下图箭头所示：

特别注意:

测试之前调整激光头的绝对位置时请调到绿色范围以内即可。

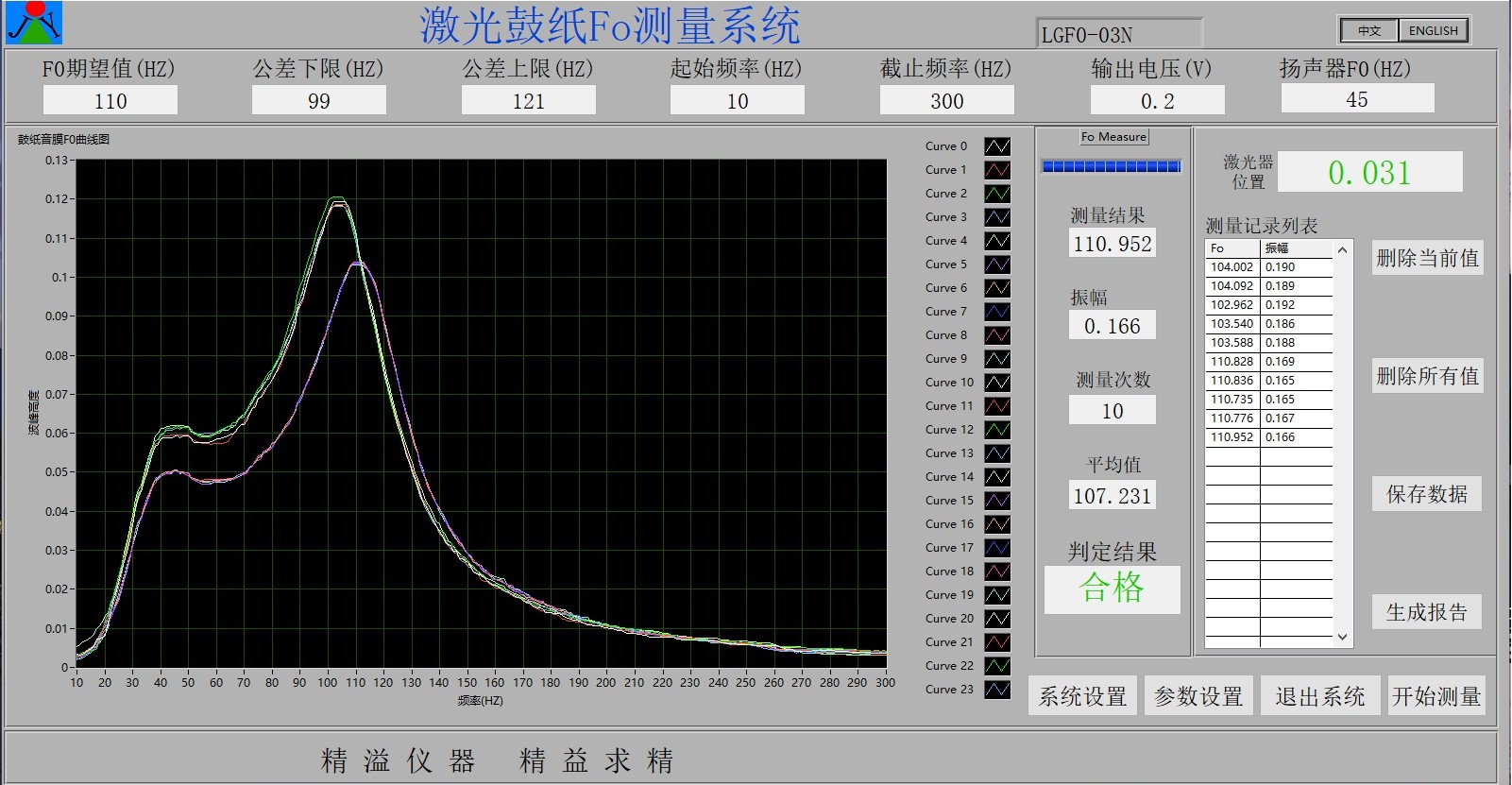

4, 参数都正确填入以后,就可以进行测量了；点击开始测量,系统开始扫描该鼓纸,最终锁定F0结果及振动幅度,判定合格,不合格,并将所测的所有结果依次排列在测量值列表内, 如下图:

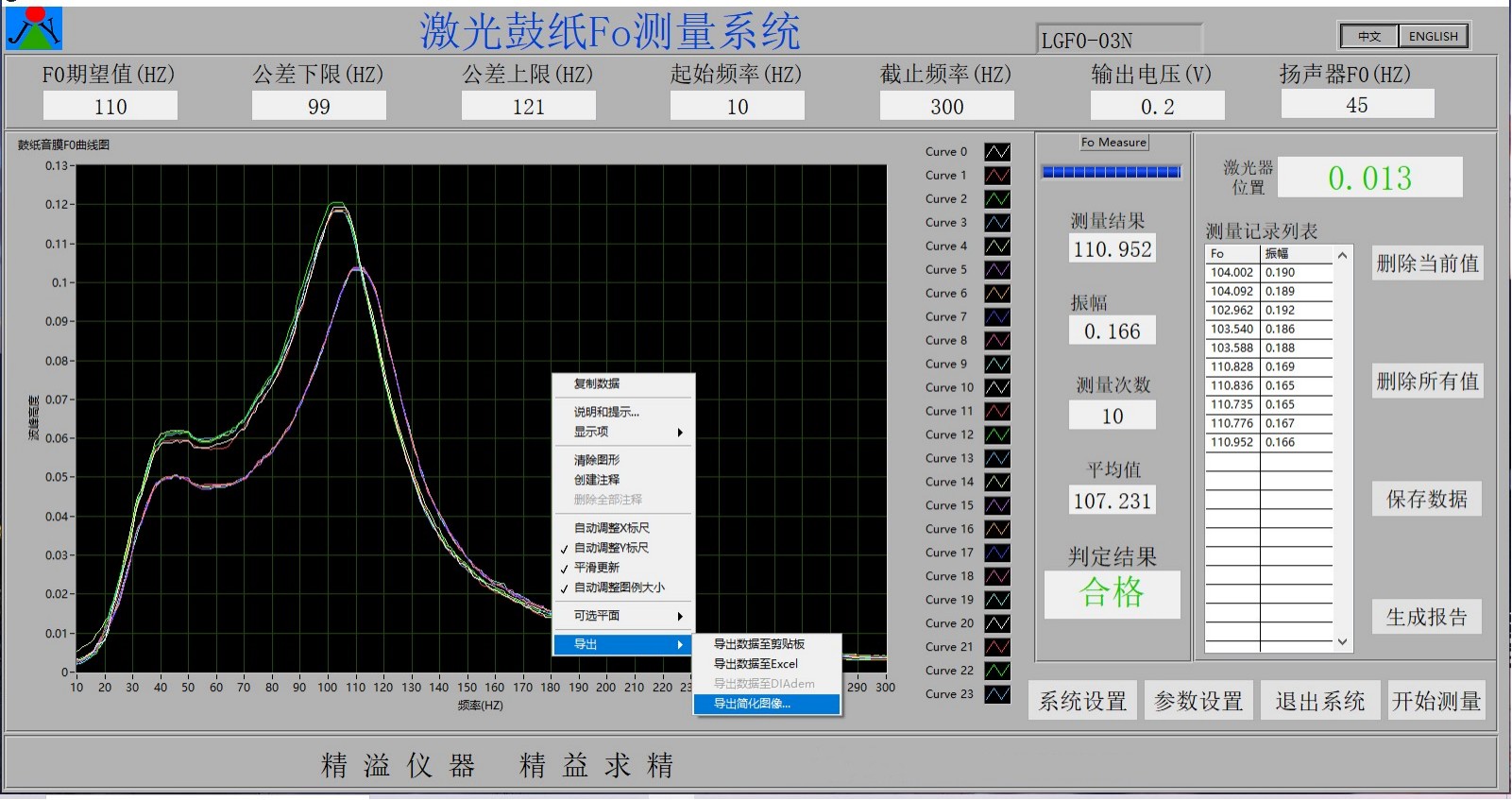

5，曲线比对：测试的若干数据可以导出历史曲线比对功能进行比对。如下图：

6, 点击下图生成报告按钮，系统自动生成测试报告，可对报告进行储存及打印。

五,仪器频率校正:

该仪器的校正周期为每12个月校正一次，一年内由生产厂家免费校正服务，一年后可由使用单位自行校正，也可联系生产厂家上门校正。

校正方法：

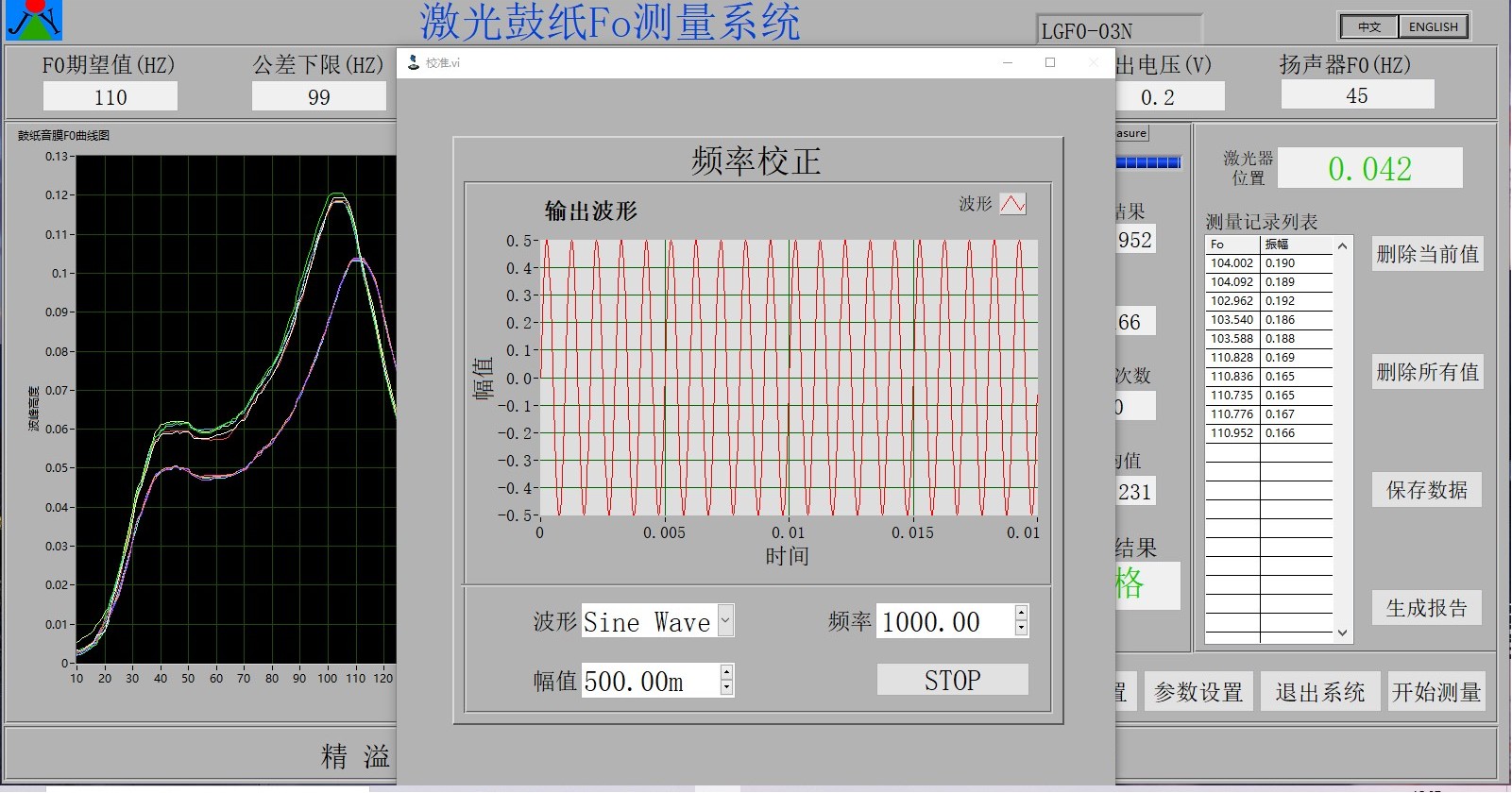

1， 点击上图红色箭头所示的精溢标志图标，弹出频率校正窗口，

2， 在输出频率一栏中可分别填入不同的频率输出，

3， 在驱动喇叭的正负极两端接入频率表，看频率表的读数是否和填入的输出频率保持一致，误差是否在允许范围之内。如果校正结果在+-1HZ之内，仪器合格，校正完成。

4， 点击STOP退出校正程序。

六，驱动喇叭及12寸以上鼓纸的测试方法：

1, 驱动喇叭的测试方法（如下图）:打开系统设置,扬声器F0一栏填入“0”即可,其它设置无须更改,点击保存和退出,然后把信号转换器信号切换到要测试的驱动喇叭的信号通道,点击

电压F0按钮,便可以直接测试出所有通道驱动喇叭的F0值了。

2，12寸以上鼓纸的测试方法：请将转换器的按钮切换到15寸、18寸或者21寸驱动喇叭的信号通道上，点开系统设置，扬声器F0一栏请填上15寸、18寸或者21寸驱动喇叭的F0值，然后点保存点退出。放上测试治具下模，放上被测鼓纸，放好上模压紧鼓纸，然后点击电压F0按钮，鼓纸F0值就可以测出了。
