操 作 说 明

一、 打开电脑,双击JYFO图标进入测试介面:

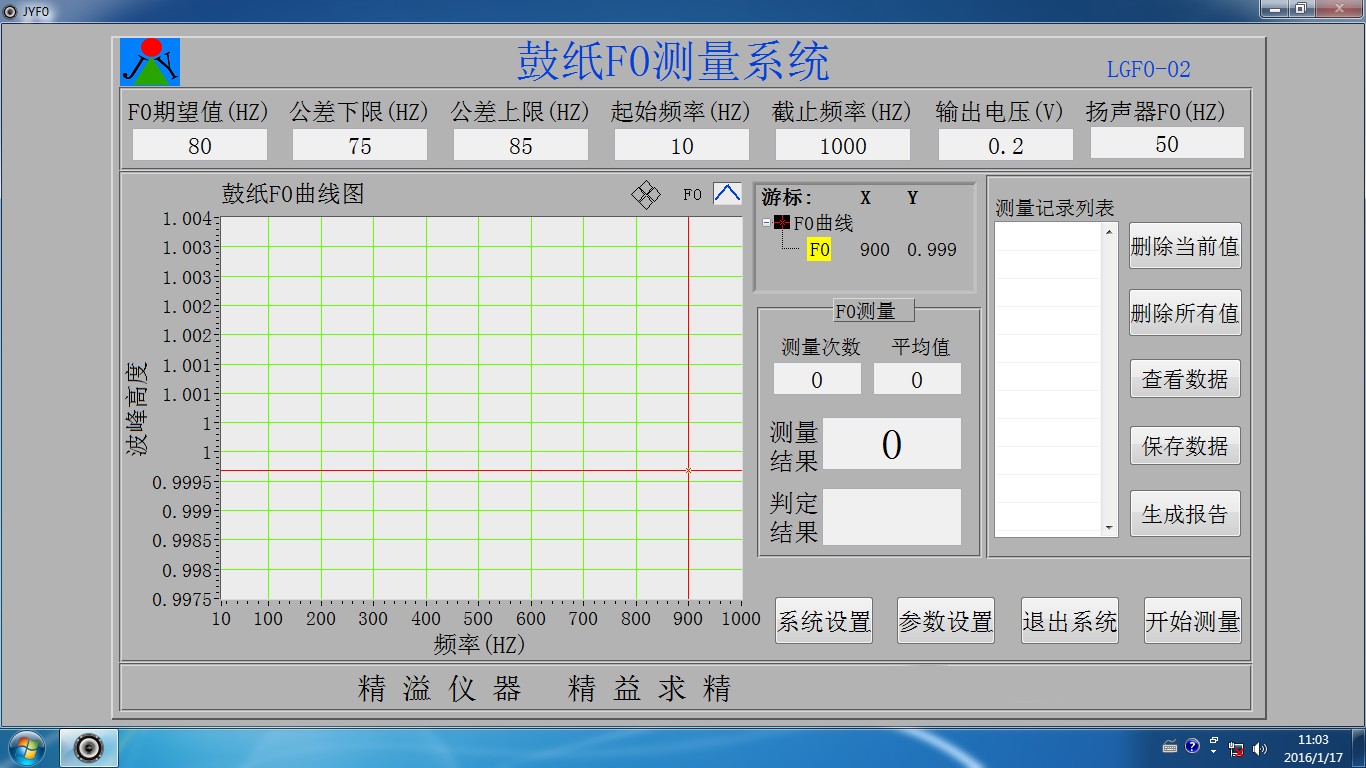

二，点击如上图所示按钮，进入鼓纸FO测试介面，如下图：

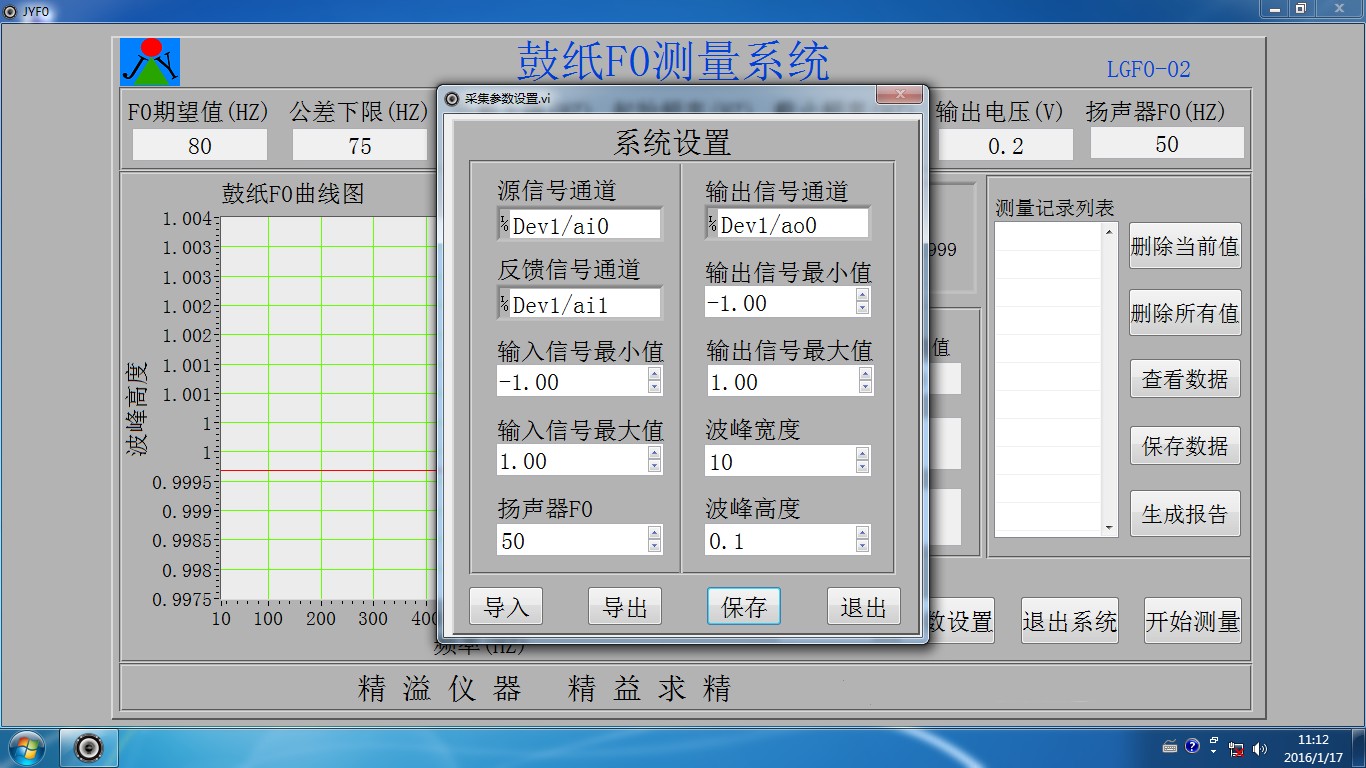

三，点击如上图所示“系统设置”按钮，进入系统参数修改介面，如下图：

注意：在本步参数填入时要注意如下几个问题：

1,扬声器FO值：一栏请填入该驱动喇叭的FO值；

2,波峰宽度：一栏系统默认20HZ，一般情况下勿需更改；

3,波峰高度：即波峰下限相对振幅值，可视具体情况而变，正常填入0.2即可；

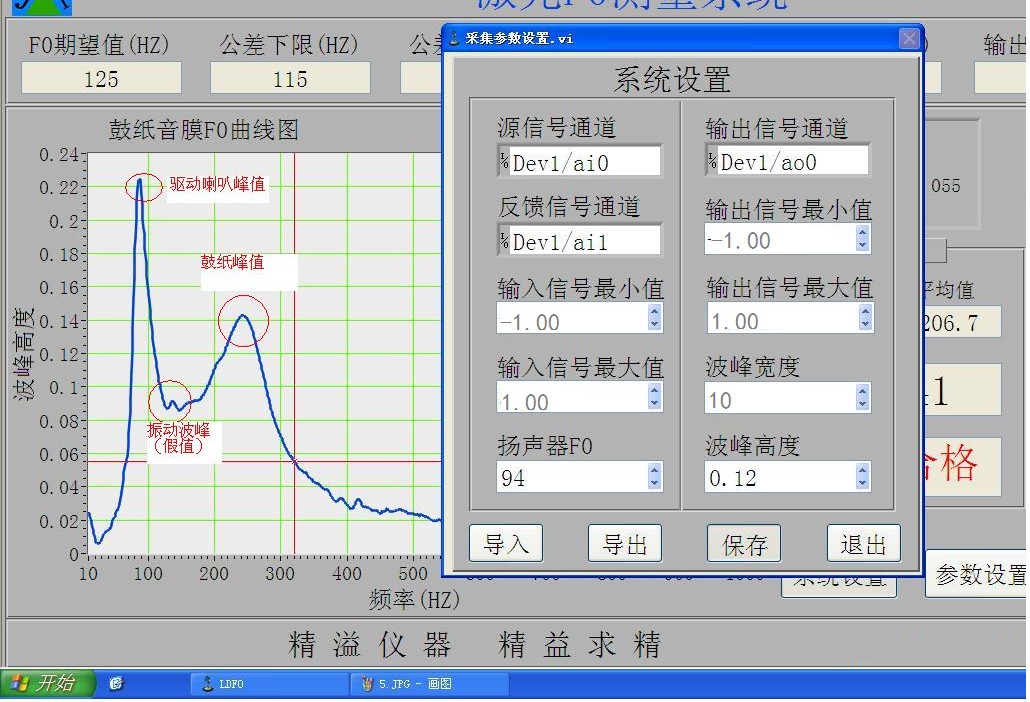

1, 波峰高度的设置：如下图

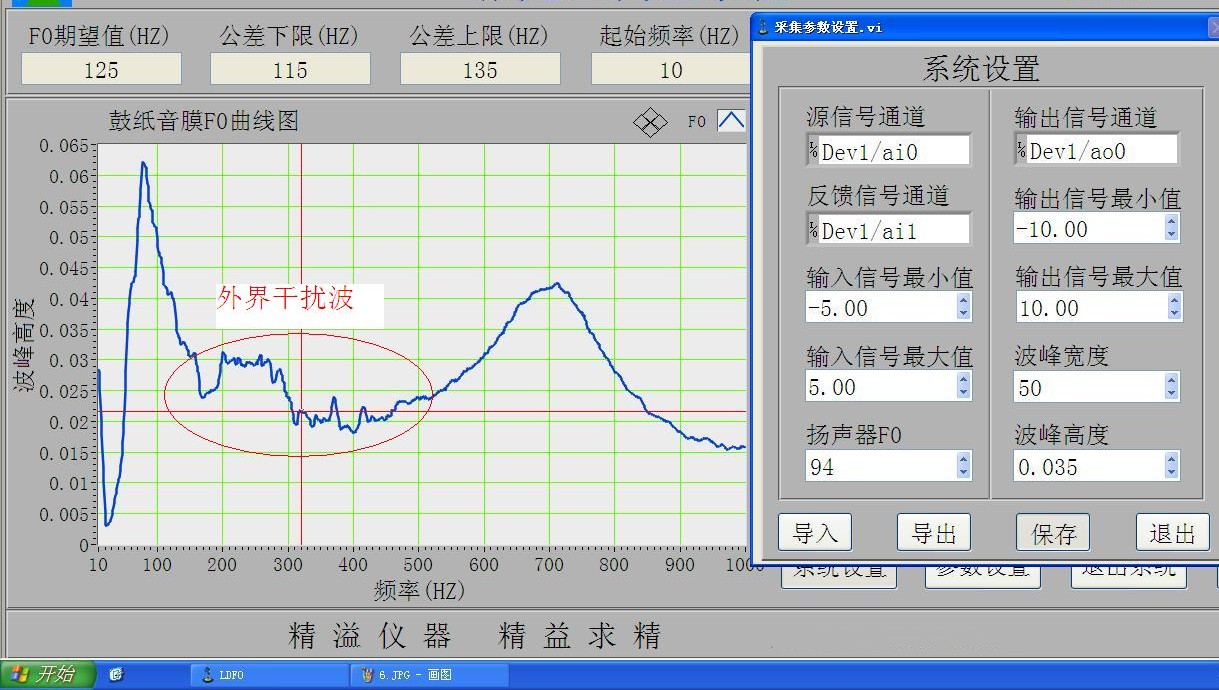

如上图所示，通过合理的设置波峰高度可以排除因外界干扰造成读取假值的情况，干扰大时也可有效排除假值，避免造成错误结果的产生。如下图所示：

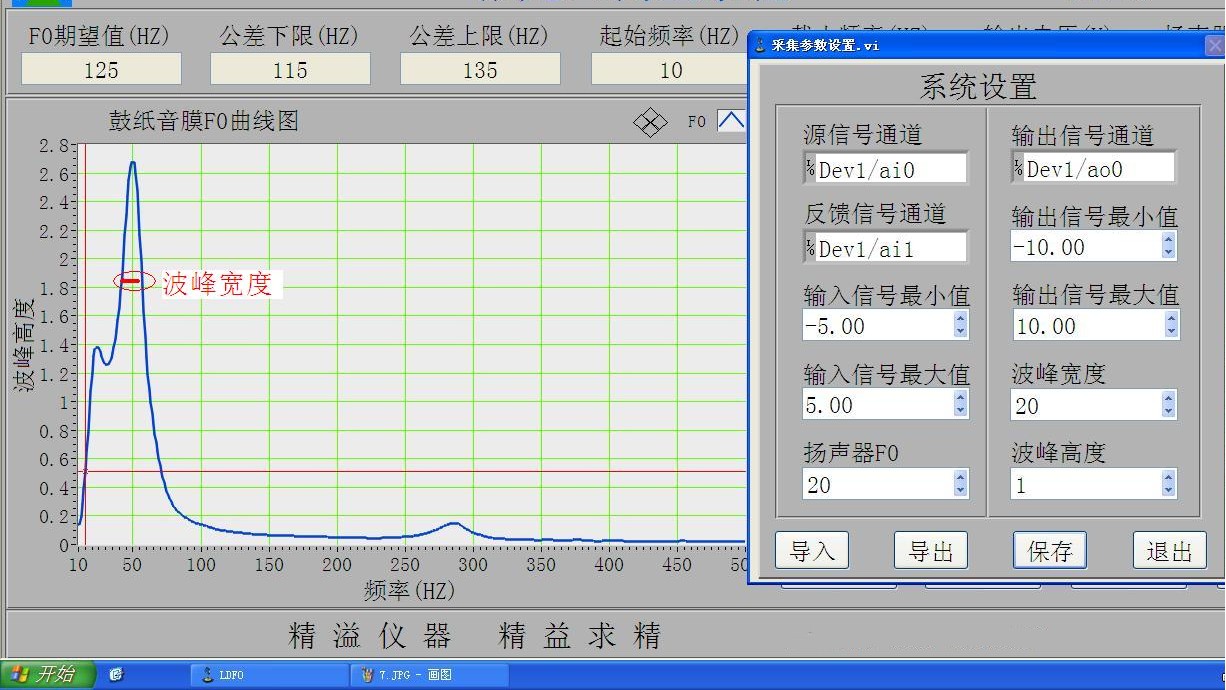

2, 波峰宽度的设置：如下图

波峰宽度的合理设置能有效的去除因外界干扰造成的假值情况，具体设置因产品的不同而灵活没置，需要操作人员不断撑握测试技巧，灵活运用。

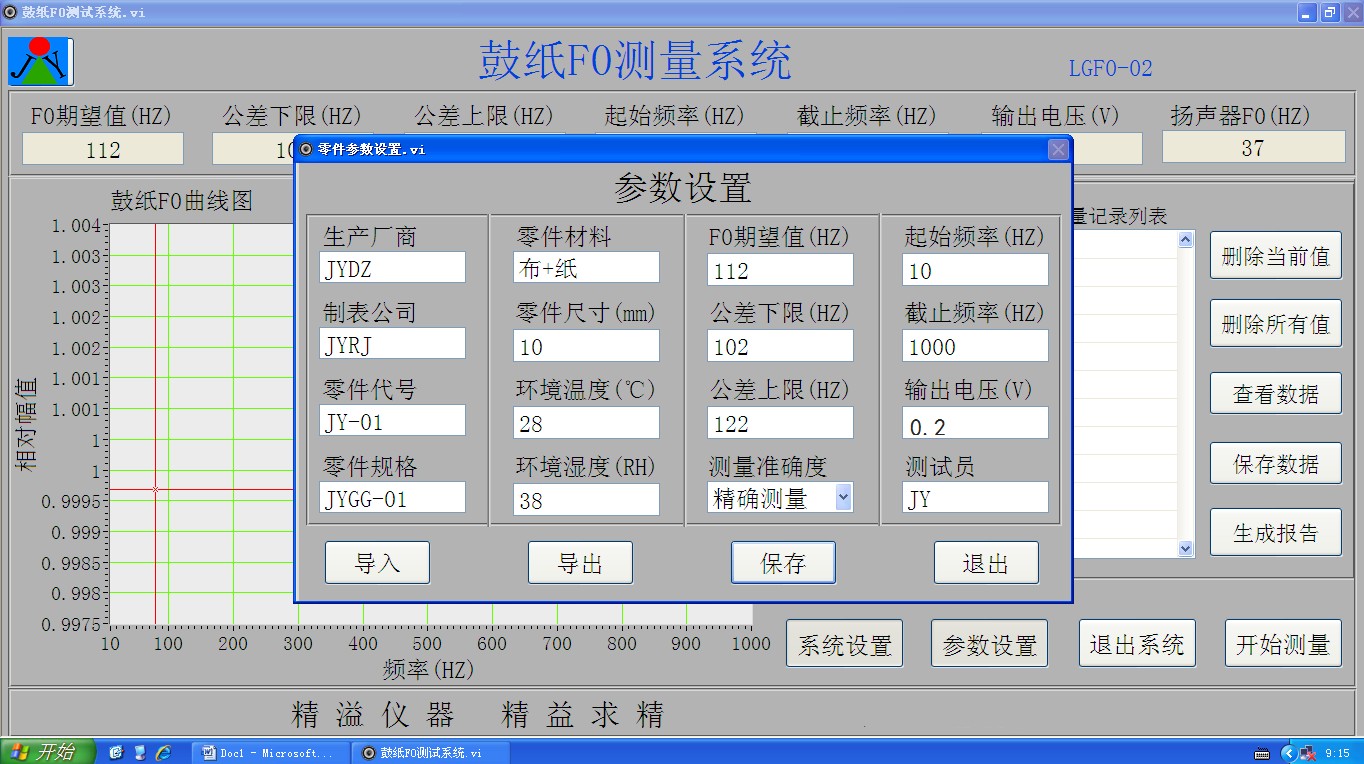

四,点击如上图所示“参数设置”按钮，进入零件参数修改介面，如下图：请填入产品的各种信息及产品相关参数，

注意：在本步参数填入时要注意如下几个问题：

1, FO期望值一栏请填入被测鼓纸的FO中心值；

2, 输出电压一栏系统默认为0.2V，可视产品硬度适当调整该电压，但最大不要超过2V；

3, 新产品初次测量时建议扫频范围填入10HZ----1000HZ,批量测量时可跟据实际情况缩小扫频繁范围;

4, 导入和导出:

  以上参数设置全部正确填好以后请点击保存按钮,先保存该设定,以供本次测试所用.如果想把该设定保存到电脑,请点击导出按钮,系统会弹出保存对话框,可保存该设定.如需想调出以前所保存的产品参数设定时请点击导入按钮.可读取之前保存的参数设定.

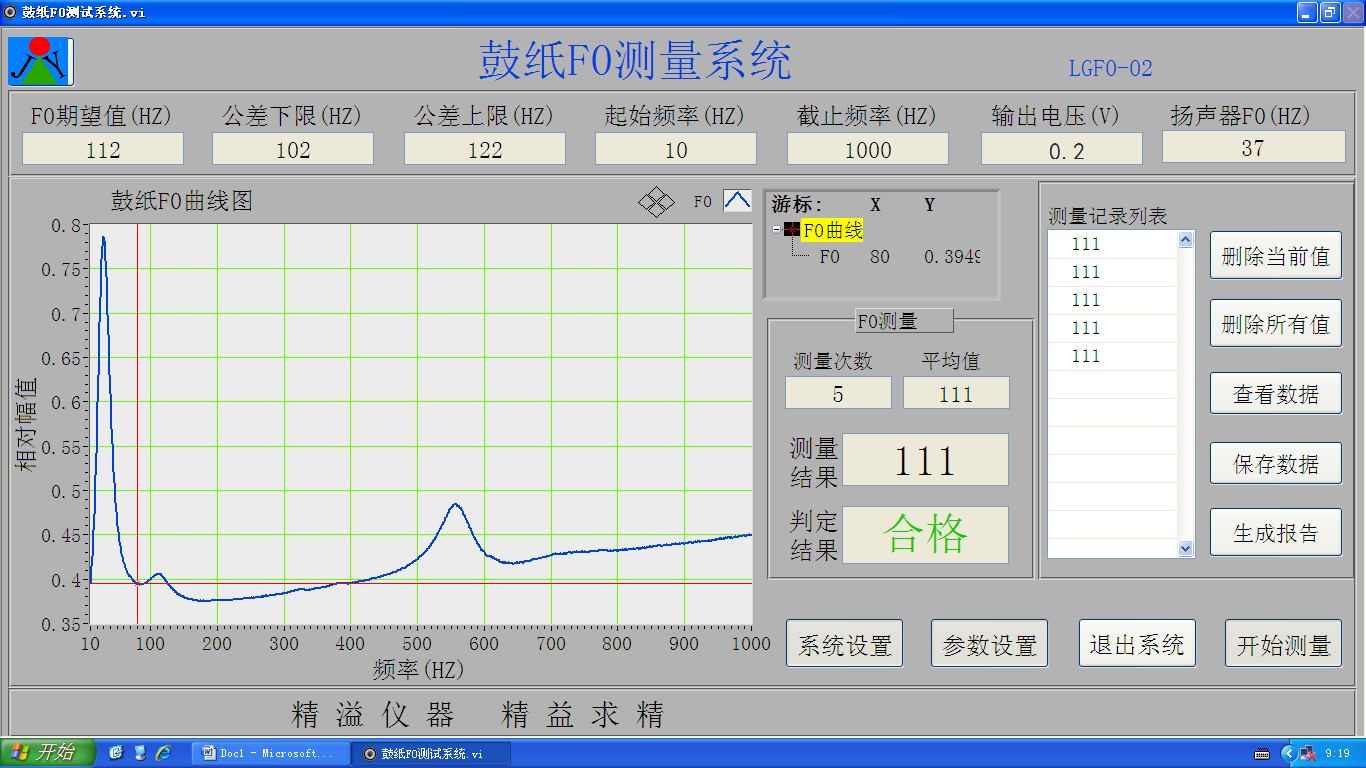

五, 放上被测鼓纸,点击开始测量,系统开始扫描该鼓纸,最终锁定结果,判定合格,不合格,并将所测的所有结果依次排列在测量值列表内,实时的电压曲线图显示一目了然 ,如下图:

六,数据的保存:点击下图红色箭头所指“生成报告”按钮，即可生成测试报告，可储存及打印；

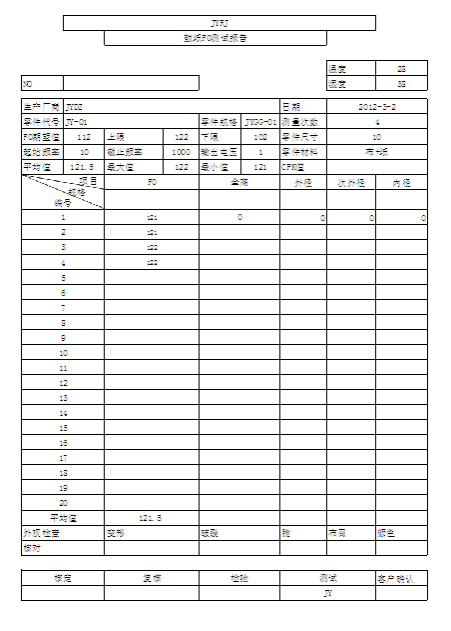

七：生成的报表格式如下图：

八，点击下图红色箭头所指“保存数据”即可保存产品的扫描数据:

九, 仪器校正

该仪器的校正周期为每12个月校正一次，一年内由生产厂家免费校正服务，一年后可由使用单位自行校正，也可联系生产厂家上门校正。

校正方法：

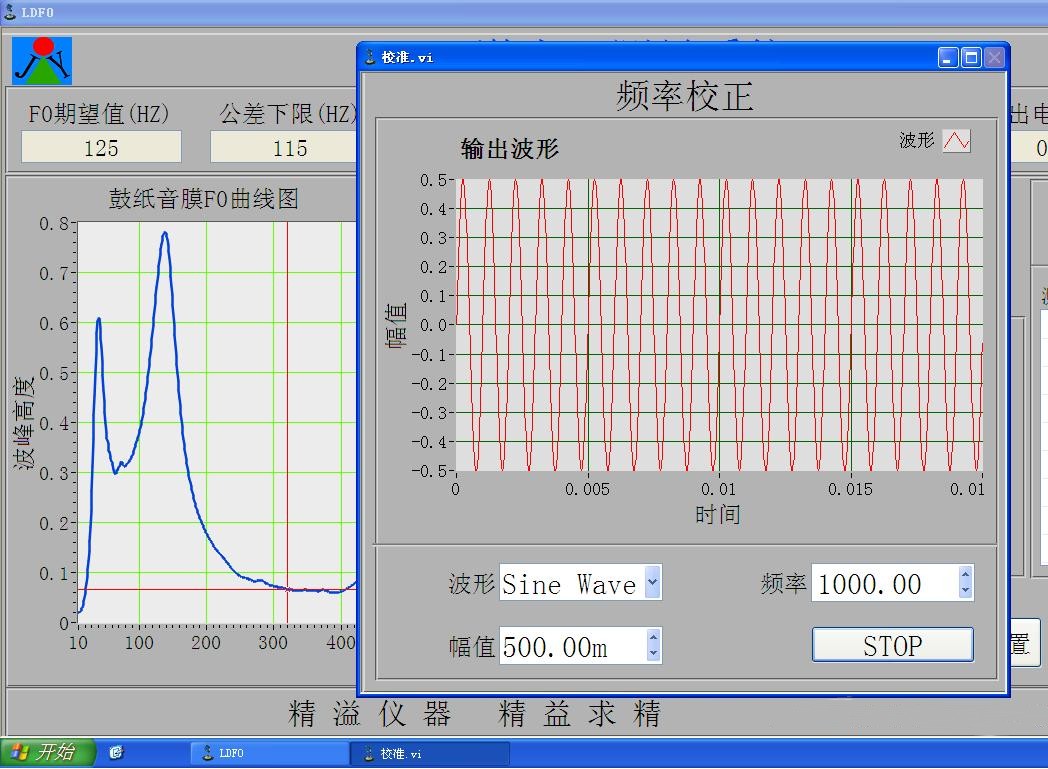

1， 点击上图红色箭头所示的精溢标志图标，弹出频率校正窗口，

2， 在输出频率一栏中可分别填入不同的频率输出，

3， 在驱动喇叭的正负极两端接入频率表，看频率表的读数是否和填入的输出频率保持一致，误差是否在允许范围之内。如果校正结果在+-1HZ之内，仪器合格，校正完成。

4， 点击STOP退出校正程序。
