一. 打开电脑,自动进入测试画面,如下图:

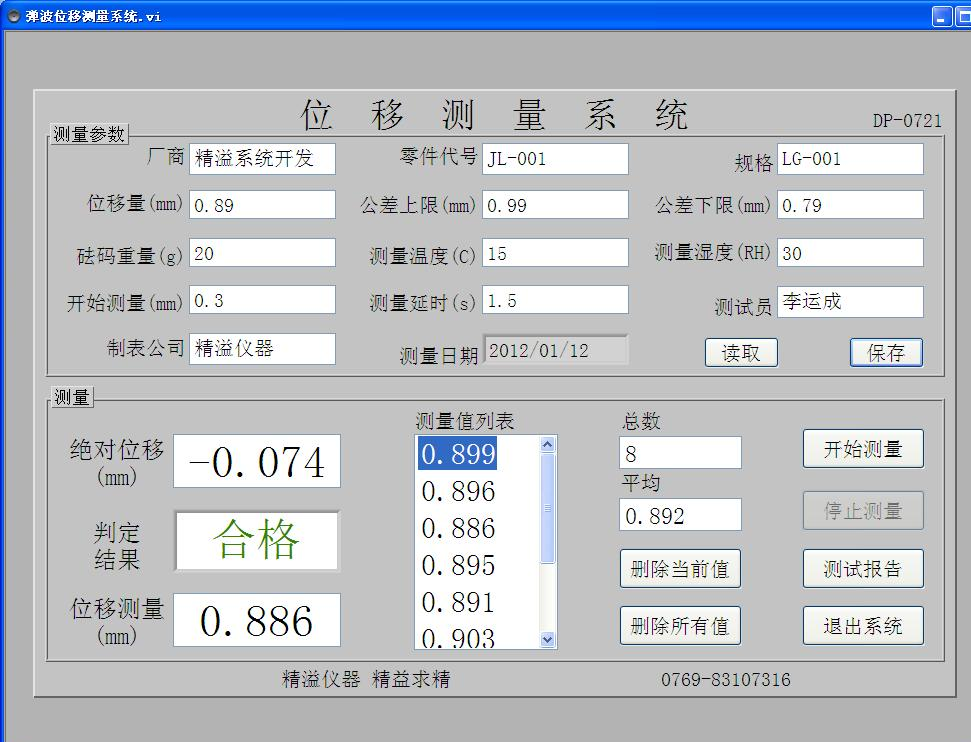

二. 填入测量参数,如下图:

1,厂商栏请填入该款弹波的生产厂家;

2,零件代号栏请填入该款弹波的生产批号;

3,规格栏请填入该款弹波的规格号;

4,位移量栏请填入该款弹波的位移中心值;

5,公差上下限栏请填入该款弹波的上下限值,比如该款弹波的要求是0.42MM±0.1MM的话,那么上限栏就应填0.52MM,下限栏就应填0.32MM;

6,砝码重量栏请填入该款弹波要求的砝码重量;

7,测量温度栏请填入测量时的环境温度;

8,测量湿度栏请填入测量时的环境湿度;

9,开始测量栏系统统默认填入0.3MM,是指变位到0.3MM的时候开始计时,在规定的延迟时间时锁定位移结果;

10,测量延迟栏请填入延迟时间,系统默认1.5秒,此时间可根据客户要求填入,尤其是和客户在做相关时延迟时间一定要统一,否则位移测量结果可能有偏差,强烈推荐变位在0.5MM以下使用1.5秒,0.5MM---0.8MM用3秒,0.8MM以上用5秒;

11,测试员栏请填入测量人员的姓名;

12,制表公司栏请填入测量公司的名称;

13,测量日期栏系统自动填入,无需人为填写;

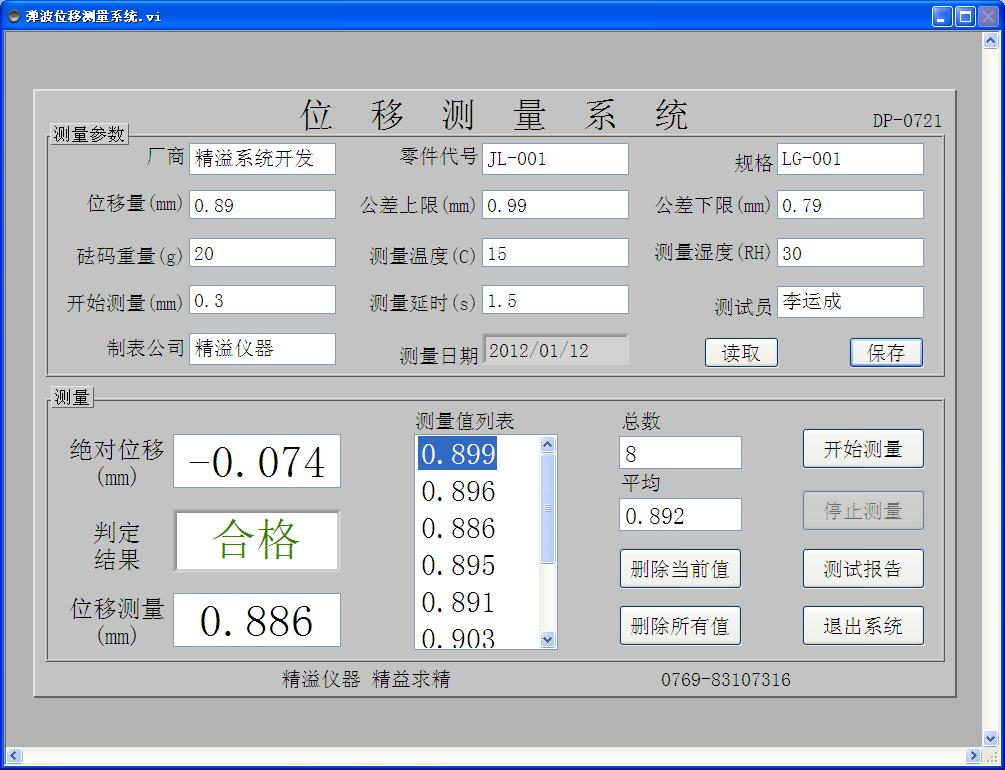

三. 开始测量,如下图:

1,放上模具,弹波及感应片,绝对位移处开始显示绝对距离值,即激光头发射源到被测弹波中孔感应片底部的距离值;

2,调整绝对位置:转动测试座左侧的旋钮,使绝对位移值处的数值在±1MM之间都可正确测量;

3,开始测量:单击开始测量,轻放砝码,在规定的时间内读取位移测量值,并列在测量值列表内,同时总数和平均值自动由系统计算出来;

4,删除最后值为删除最后一次测量结果;

5,删除所有值为删除所有测量结果.

四. 存储文件

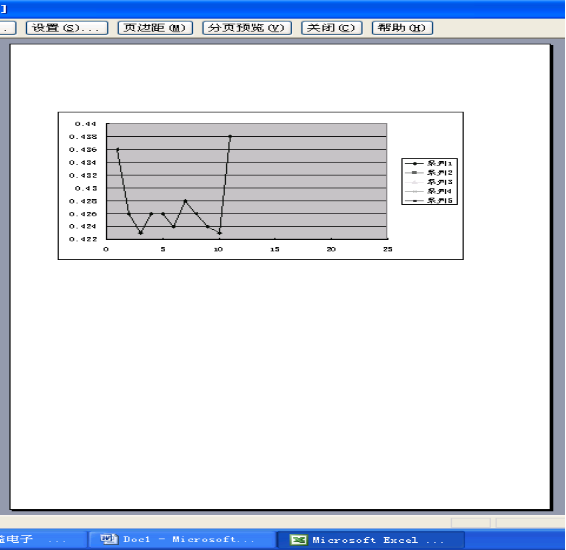

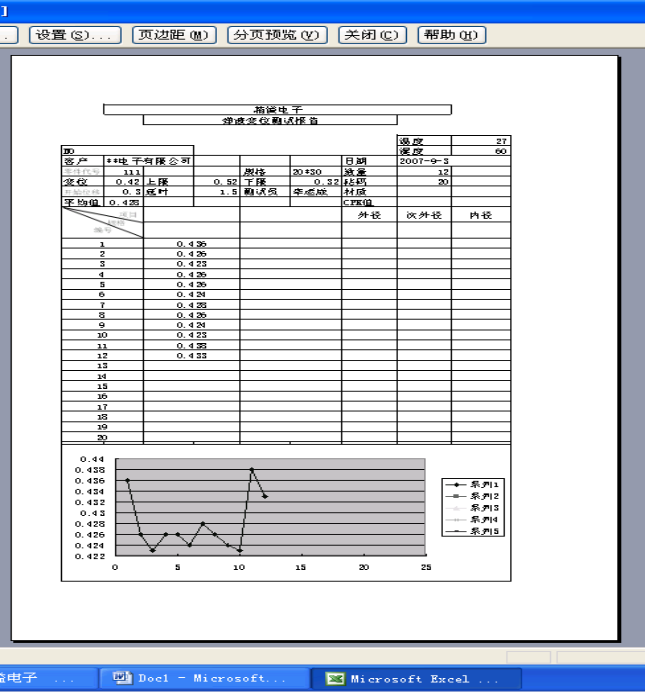

1. 当测出的数据需要保存时,请点击存储文件按钮;弹出如下QC报表:

2,按打印按钮可打印此报表;

3,按关闭按钮时弹出保存对话框,对报表进行取名后保存;

4,保存文件的地址强烈建议不要保存在C盘,因为C盘是系统盘,如果数据保存在C盘,一旦系统损坏,保存的数据将会丢失.

五. 中文打印:

1. 点击中文打印按钮,会直接打印报表,此报表下部不带曲线图;

2. 也可对此报表进行取名后保存,保存方法与存储文件相同;

六. 数据绘图:

1. 点击数据绘图按钮,会弹出如下数据绘图对话框:

2. 按打印按钮,可打印此绘图;

3. 按关闭按钮,弹出保存对话框,可对此绘图进行取名后保存;

七. 弹波位移与重量关系图的测试

1. 在开始测量一栏输入0.1,砝码重量处分别输入5g,10g,20g,30g,50g,100g,各测一次变位值,

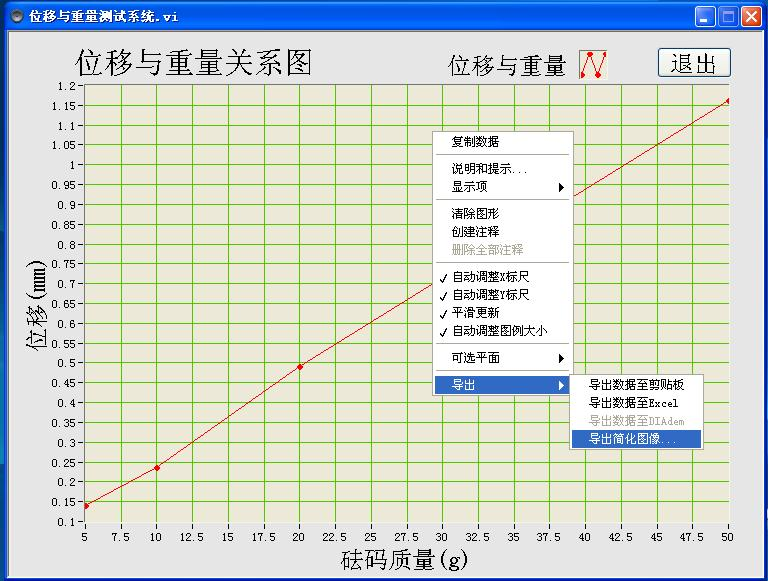

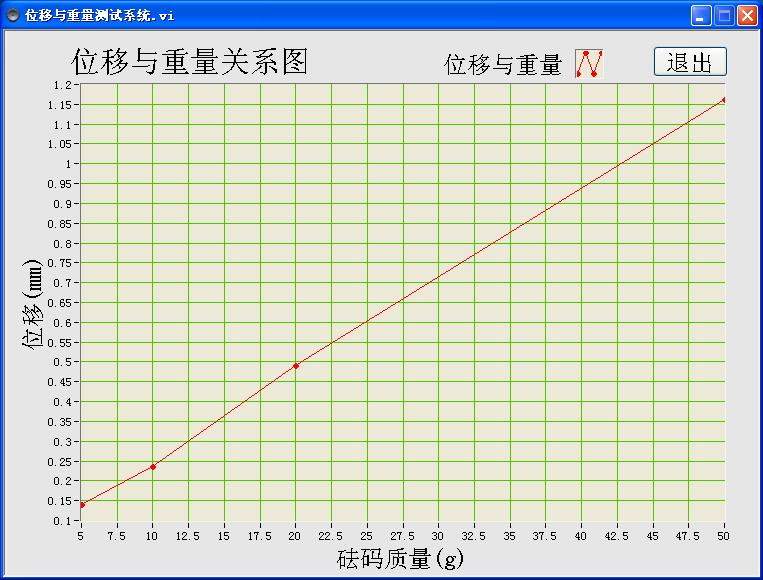

2. 点击位移关系按钮,弹出如下弹波位移与重量关系图:

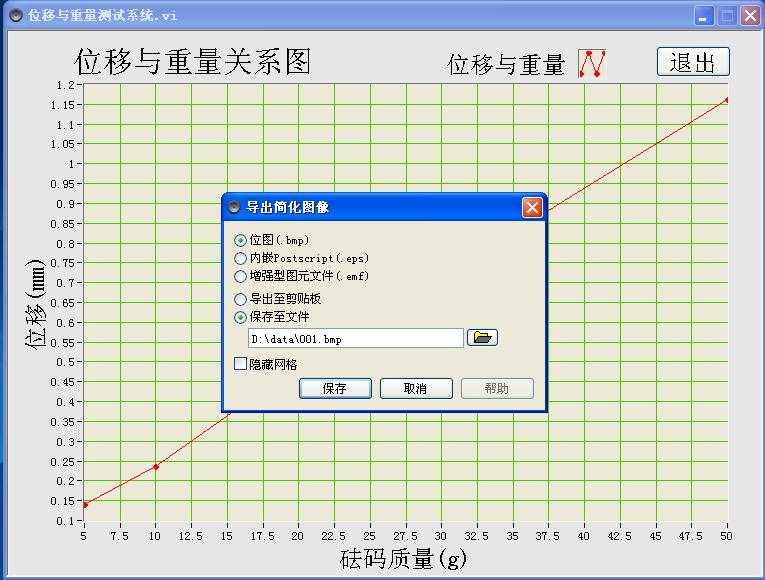

3,弹波位移与重量关系图的保存:单击鼠标右键,弹出如下导出简化图像,
